一 、用途（過濾機）
本機用于是過濾天然膠、三元乙丙膠、丁基膠、丁腈膠、硅橡膠再生橡膠及各類橡膠中的雜質，也可用于橡膠出片。
二 、主要技術參數
1．螺桿直徑： ?200mm
2．螺桿長徑比： 6:1
3．螺桿型式： 雙頭等距等深
4．螺桿轉速： 0--45r/min(變頻器調速)
5．主電機型號: 75Kw ；轉速980 r/min

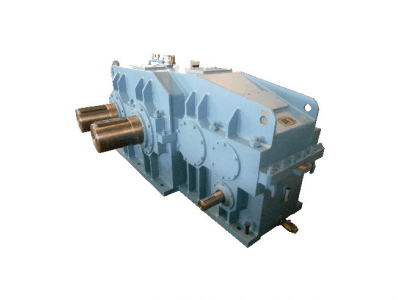

6．減速器： 專用硬齒面減速機(ZLYJ)
7．機頭類型 轉動機頭，帶切割裝置（如圖示）
切割機頭轉速 15rpm (硅橡膠無此項，改用硅膠專用成型機頭)
齒輪減速電機型號： CH32-1500-30S 1500 r/min 1:30
功率：1.5 KW 輸出轉速：50 r/min
旋轉環轉速： 16.4 r/min
8．喂料葉片轉速: 0-7.5 r/min（變頻器調速，英威騰品牌）
電機： 7.5KW
9．使用蒸汽壓力: 0.3MPa
10．使用冷卻水壓力: 0.2MPa
11．使用冷卻水溫度: <18℃
12．最大生產能力: ≈600-1000Kg/h
13．主機外形尺寸:（長×寬×高）： 3950*1000*2000（mm×mm×mm）
三、濾膠機的構造
1．本濾膠機由切割機頭、機身、螺桿、減速器、聯軸器、電機、機頭開合液壓站、焊接底座、水汽管路等部分組成。
2．螺桿材質選用38CrMoAlA，螺紋部分氮化處理，滲氮深度0.5-0.7mm， 硬度HRC50-55.它的動力由電機通過聯軸器直聯減速器，減速器輸出軸與螺桿鍵聯結傳動。為了調節螺桿溫度，螺桿制成空心，尾部裝有旋轉接頭，可通入蒸汽或冷卻水，調節膠料溫度。
3．機身與襯套之間有水槽，便于加熱和冷卻，襯套可以根據磨損程度來決定更換新襯套，機身后部有一方形進料口，膠料由此送入機身，因螺桿的回轉把膠料壓向機頭，經過濾網擠出。
4．螺桿與襯套間的總間隙為0.355-0.555mm，其單面側隙不小于0.07mm，過小將會影響正常運轉，過大將會降低生產力。
